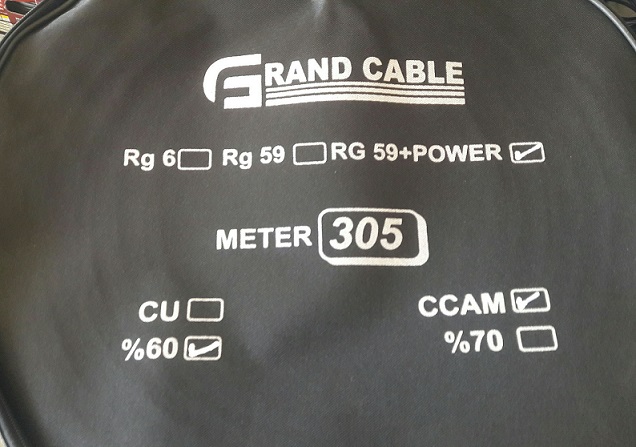

کابل RG59 ترکیبی حلقه 305 0.6 RG59 Cable 305

کابل ترکیبیRG59 و برق  کابلی است بسیار مشابه کابل آنتن و کار آن نیز مشابه کابل آنتن انتقال تصویر میباشد ولی اینبار میان دوربین و دستگاه دی وی آر (دستگاهی که دور از دوربین و دور از دید کار گذاشته میشود و کار آن پخش و ضبط تصاویر ارسالی از دوربین مداربسته میباشد) .کیفیت این کابل ترکیبی با کیفیت تصویر ضبط شده در دستگاه دی وی آر رابطه مستقیم دارد.

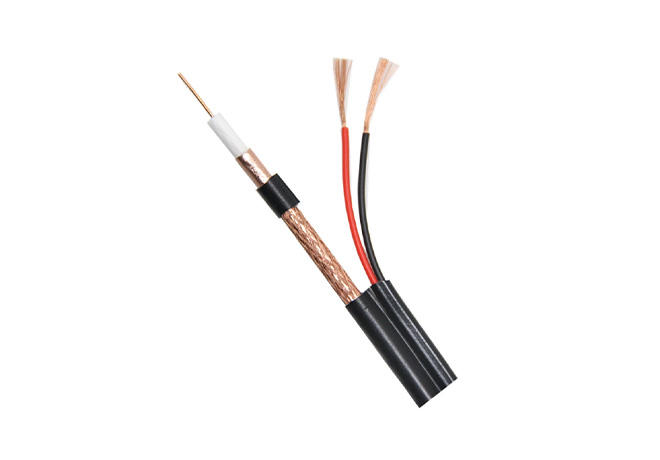

این کابل‌ها دارای امپدانس مخصوص به خود هستند. کابل ترکیبی به این معناست که به همراه کابل کواکسیال ، کابل برق هم در کنار خود به همراه دارد

یکی از مشخصات بارز کابل کواکسیال ترکیبی این است که در حالت گیرندگی هیچ نویزی نمی‌تواند در طول خط انتقال وارد شود مخصوص در کنار رشته کواکسال خود برق هم در جریان هست.

دلیل نام گذاری کابل بغل برق RG59:

نام این کابل برگرفته شده از شکل آن است که ترکیب کابل تصویر و برق ۱۲ ولت را دارد ،
برای سهولت کار و کاهش هزینه ها بسیار مناسب است .

خصوصیات کابل

مهمترین خصوصیت این کابل قطر مغزی آن است. در کابلهای RG59 قطر مغزی بین ۱.۲ تا ۱.۸ میلیمتر می باشد. جنس مغزی کابل میتواند از مس، آلومینیوم و یا آلیاژ مس باشد.
در اطراف مغزی کابل یک لایه پلاستیکی از جنس فوم قرار دارد که معمولا رنگی سفید یا شفاف دارد. این عایق نقش جدا کردن مغزی از شیلد را برعهده دارد.
پس از عایق یک لایه از شیلد بافته شده وجود دارد. در برخی انواع با کیفیت تر کابل یک لایه فویل نیز بیش شیلد و عایق فوم قرار گرفته است. شیلد و فویل اطراف کابل وظیفه جذب نویز را برعهده دارند. به ویژه در مسیرهای طولانی ضخامت و جنس شیلد از اهمیت بالایی برخوردار می شوند.
لایه پایانی کابل یک لایه PVC در اطرف کابل است که کابل را عایق و محافظت می کند.

طول کابل

کیفیت کابل تصویر به ویژه در مسافت های طولانی میتواند تاثیر خیلی زیاد بر روی کیفیت تصویر دوربین ها داشته باشد. کابلهای RG59 دارای محدودیت طول تا ۵۰۰متر هستند. برای استفاده از کابل تا چنین مسافتی نیز باید حتما از کابل با کیفیت استفاده کرد. در صورتی که نیزا به انتقال سیگنال تا فواصل بیشتر از ۵۰۰متر بود می توان از تقویت کننده استفاده کرد و یا انتقال را از طریق آنتن یا فیبر نوری انجام داد.

قیمت کابل تصویر دوربین مداربسته با توجه به کیفیت آن می تواند کاملا متفاوت باشد.

کیفیت کابل ارجی ۵۹ rg را پارامترهایی چون جنس مغزی کابل ، جنس شیلد کابل(سیمهایی که اطراف مغزی کابل را فرا گرفته اند) و کیفیت پلاستیک مورد استفاده به عنوان روکش کابل وابسته است.

بهترین جنس برای مغزی و شیلد کابل آرجی۵۹ فلز مس میباشد ، در بازار انواع و اقسام این مغزی و شیلد تهیه شده از انواع آلیاژ مس و مس خالص موجود است که فاصله قیمت آنها متغییر است

طول کابل مورد استفاده برای دوربینهای مداربسته مورد استفاده شما توسط کارشناس نصب تعیین میشود و همواره نقطه بهینه آن است که کمترین میزان کابل استفاده شود چرا که طول کابل مورد استفاده بین دوربین مداربسته و دستگاه دی وی آر با کیفیت تصویر ظبط شونده در دستگاه رابطه عکس دارد.
